Garážové brány
Spoľahlivé a bezpečné garážové brány
Výberu vhodnej garážovej brány treba venovať pozornosť, akú si právom zaslúži. Okrem dizajnu sú to najmä materiálové alternatívy, ale predovšetkým technické a konštrukčné riešenie.
GARÁŽE

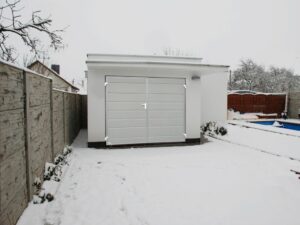

Krídlové garážové brány
Nevyžadujú žiadny priestor vo vnútri garáže
Krídlové garážové brány sú vhodné pre použitie v miestach, do ktorých nie je možné osadiť sekciovú bránu, pretože nevyžadujú žiadny priestor vo vnútri garáže. Podmienkou použitia tohto typu brány je rovina v mieste pohybu krídiel, aby ich bolo možné fixovať pomocou zarážok proti samovoľnému privretiu. Pánty, v ktorých sú krídla osadené, sú nastaviteľné v horizontálnej aj vertikálnej rovine. Výplň krídel tvorí panel s hrúbkou 40 mm izolovaný polyuretánovou penou.
Dostupné typy
Krídlová garážová brána odporúčaná pre otvory s nadpražím menej ako 120 mm. Hliníkový rám bez prerušeného tepelného mostu sa montuje do stavebného otvoru, čím dochádza k zníženiu jeho svetlosti. Po montáži sa odporúča vytvoriť k prahu nábeh s hrúbkou cca 20 mm, aby nedochádzalo k uvoľneniu rámu počas ďalšieho používania brány. Kotví sa pomocou oceľovej kotviacej pracne alebo cez rám. Bránu dodávame v jednokrídlovej aj dvojkrídlovej verzii.
Bezrámový systém, vhodný pri rekonštrukcii alebo výmene starej brány. Použitie tohto typu brány je možné len pre otvory s oceľovým L profilom na vonkajšej strane, do ktorého sa upevnia pánty krídiel. Pre montáž sa vyžaduje rovnosť pôvodného rámu s maximálnou odchýlkou v uhlopriečkach 5 mm a čelná strana oceľového L profilu široká min. 50 mm. Dodávame v jednokrílovej aj dvojkrídlovej verzii.
Krídlová brána s hliníkovým rámom s prerušeným tepelným mostom. Odporúčaná pre otvory s nadpražím menej ako 120 mm, vhodná pre vyhrievané garáže. Bránu Hercules je možné dodať aj bez prahu, s použitím aktívneho tesnenia na spodnej hrane krídla. Hliníkový rám sa montuje do stavebného otvoru, čím dochádza k zníženiu jeho svetlosti. Brána sa kotví pomocou oceľovej kotviacej pracne alebo priamo cez rám. Dodávame v jednokrídlovej aj v dvojkrídlovej verzii.
NAJPREDÁVANEJŠIE
Sekciové garážové brány
Najobľúbenejší typ brány
Brána je zložená z pozdĺžne členených sekcií, ktoré pri otvorení brány plynule zachádzajú po vodiacich koľajniciach pod strop. Sekcie sú spojené bezpečnostnými zámkami proti privretiu prstov a vyplnené tvrdenou polyuretánovou penou.Tesnenie po celom obvode garážovej brány zabezpečujú horné a bočné tesnenia spolu s trojbodovým spodným tesnením, ktoré dokonale prilieha k podlahe. Podlahové tesnenie je jedna z najnamáhanejších častí brán – preto používame tie najkvalitnejšie komponenty renomovaných značiek. Kvalitný gumový profil je zárukou vysokej životnosti a priľnavosti. Sekciová brána vyžaduje minimálnu údržbu.
Technické špecifikácie
- Sekcia: galvanizovaný plech s poplastovaným povrchom, výška sekcií 500, 610 mm
- Povrch sekcie: hladký, lamelový, s polovičným prelisom alebo mikroprofil
- Izolácia: CFC polyuretánová pena s hrúbkou 40 mm
- Farba panela exteriér (interiérová strana len v bielej farbe)
- biela – panely CLASIC, FINAL, ACTUAL so štruktúrou woodgrain
- antracit so štruktúrou – panely CLASIC, FINAL
- RAL 9006 (strieborná) – panel LUXURY
- RAL 9007 (strieborná) – panel CLASIC
- RAL 7016 (antracitová) – panel CLASIC, FINAL so štruktúrou woodgrain
- RAL 8014 (hnedá) – panely ACTUAL so štruktúrou woodgrain, FINAL so štruktúrou woodgrain
- Kovanie: typ ŠTANDARD
- Ovládanie: systém torzných pružín, lanko na mechanické ovládanie
- Bezpečnosť: poistka pretrhnutia pružiny, sekcie spojené zámkami proti privretiu prstov
- automatické ovládanie na vypínač alebo diaľkovým ovládačom
- príslušenstvo k automatike (centrálne riadenie inteligentnej domácnosti)
- zámok s kľúčom s guľovým držadlom
- presvetľovacie okienka
- vetracie mriežky
- prechodové dvere so štandardným alebo zníženým prahom
- všetky farby panelov okrem základnej ponuky
- nástrek brány do RAL
- brána s potlačou vlastnou grafikou
- všetky typy kovania okrem typu ŠTANDARD
- brána so zníženou hlučnosťou – systém CALMO
- nadštandardné vyhotovenie brány – systém ECO
- LED podsvietenie brány
| Panel CLASIC – hladký povrch | Panel FINAL – polovičný prelis |
 |
 |
| Panel ACTUAL – lamelový vzor | Panel LUXURY – mikroprofil |
 |
 |
Vďaka rozšírenej ponuke bránových kovaní sme schopní dodať sekciovú bránu takmer do každého bežného stavebného otvoru. Prekážkou nie je ani chýbajúce nadpražie alebo bočné ostenia, ktoré dokážeme vytvoriť pomocou krycích profilov.
V ponuke máme tieto typy kovaní:- ŠTANDARD – štandardné kovanie pre brány s nadpražím min. 200 mm
- KARA – zvýšené kovanie pre výšku nadpražia 350 mm a viac
- PREGO – znížené kovanie pre brány s nadpražím min. 70 mm (ručná brána) a min. 120 mm (automatická brána)
- STRIP – kovanie s bočnými pružinami
- TUNEL – kovanie pre otvory bez nadpražia a bez ostenia
Pred montážou sekciovej garážovej brány je potrebné pripraviť stavebný otvor. Od správnej prípravy stavebného otvoru závisí rýchlosť a kvalita montáže, ako aj následné bezproblémové fungovanie brány.
Požiadavky na pripravenosť stavebného otvoru pred montážou brány
- kraje stavebného otvoru musia byť začistené, s pravými uhlami (odchýlky a nerovnosti max. 5 mm/m)
- dokončená podlaha (určená finálna výška podlahy)
- v mieste predpokladaného umiestnenia motora pripevnená zásuvka 230 V/ 50 Hz/6A (len pri elektrickom pohone, miesto pre umiestnenie zásuvky určí technik pri zameraní)
- v manipulačnom priestore nesmú byť žiadne prekážky znemožňujúce montáž
K bránam dodávame pohony viacerých značiek. Cenovo dostupnejšie motory ERTE a finančne náročnejšie motory SOMFY a SOMMER. Pohony spĺňajú všetky bezpečnostné požiadavky podľa normy STN a okrem pohonom SOMMER sú v ponuke v dvoch alternatívach – s remeňovou a s reťazovou dráhou. Pri požiadavke na tichý chod brány odporúčame pohon s remeňovou dráhou.
Podľa potreby je možné dodať k motorom špeciálne príslušenstvo, napr. tlačidlový ovládač na kľúč, klávesnicový ovládač, externý prijímač a pod. Ak do garáže nie je iný alternatívny vchod, je potrebné použiť vonkajší núdzový odblok motora pre prípad výpadku el. energie.
| Prechodové dvere ALTO s vysokým prahom | Prechodové dvere BASSO s nízkym prahom |
 |
 |
GARÁŽE

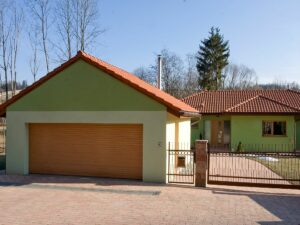

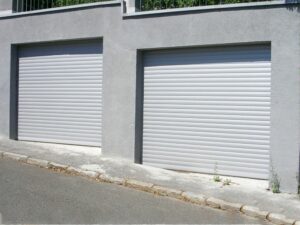

Rolovacie brány
Nezasahujú do interiéru
Priestorovo nenáročný typ garážových brán je vhodný predovšetkým do priemyselných objektov. Nezasahujú do interiéru garáže a možno ich namontovať do otvoru, pred otvor, ale aj za otvor brány. Systém rolovacích brán je rovnaký ako u klasických roliet. Lamely sa navíjajú na hriadeľ uložený nad otvorom, po stranách sú vedené v bočných vodiacich koľajniciach.
Dostupné typy

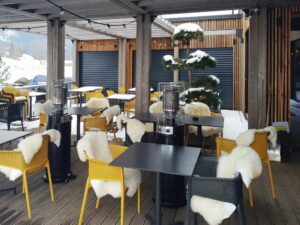

Rolovacia brána s lamelou šírky 55 mm určená do menších stavebných otvorov, ideálne riešenie pred výklady, presklené steny a pod. Lamely sa navíjajú do boxu v hornej časti brány.
Rolovacia brána s lamelou šírky 77 mm určená pre stredne veľké stavebné otvory, ideálne riešenie pre privátne garáže. Lamely sa navíjajú do boxu v hornej časti brány.
Rolovacia brána s lamelou šírky 96 mm určená pre väčšie stavebné otvory. Lamely sa navíjajú na hriadeľ uložený v podperných konzolách (brána je bez boxu).
Rolovacia brána s lamelou šírky 96 mm určená na miesta so silou prevádzkou. Lamely sa navíjajú na posuvný hriadeľ uložený v podperných konzolách (brána bez boxu). Ovládanie brány je riešené bočným pohonom s integrovanou padacou brzdou a núdzovou prevodovkou pre ovládanie krátkou kľukou.
GARÁŽE
Priemyselné garážové brány
Testované až na 20 000 cyklov
Priemyselná brána spĺňa všetky požiadavky kladené na bránu určenú do intenzívnej prevádzky. Pohyblivé časti kovania sú testované a dimenzované na 20 000 cyklov. Bezpečnosť zabezpečujú integrované bezpečnostné prvky. K bránam dodávame prislušenstvo a doplnky podľa individuálnych požiadaviek. Maximálny rozmer brány je limitovaný použitým typom kovania.
Technické špecifikácie
- Sekcia: galvanizovaný plech s poplastovaným povrchom, výška sekcií 500, 610 mm
- Povrch sekcie: hladký, lamelový, s polovičným prelisom alebo mikroprofil
- Izolácia: CFC polyuretánová pena s hrúbkou 40 mm
- Farba panela exteriér (interiérová strana len v bielej farbe)
- biela – panely CLASIC, FINAL, ACTUAL so štruktúrou woodgrain
- antracit so štruktúrou – panel CLASIC, FINAL
- RAL 9006 (strieborná) – panel LUXURY, FINAL
- RAL 9007 (strieborná) – panel CLASIC
- RAL 7016 (antracitová) – panel FINAL so štruktúrou woodgrain
- RAL 8014 (hnedá) – panel ACTUAL so štruktúrou woodgrain, panel FINAL so štruktúrou woodgrain
- Kovanie: ST – štandardné
- Ovládanie: systém torzných pružín, lanko na mechanické ovládanie, plastové držadlo v čiernej farbe
- Bezpečnosť: vyrovnávacie pružiny s poistkou proti pádu dverí pri pretrhnutí pružiny, sekcie spojené zámkami proti privretiu prstov, protipádové brzdy pri pretrhnutí lanka
- Zadný spojovací C profil
- Montážny perforovaný uholník 30 × 30 × 30 mm
- všetky typy kovania okrem typu ST – štandardné
- automatické ovládanie na vypínač alebo diaľkovým ovládačom
- príslušenstvo k automatike (výstražný maják, optická závora a pod.)
- zámok s kľúčom s guľovým držadlom
- presvetľovacie okienka
- vetracie mriežky
- prechodové dvere so štandardným alebo zníženým prahom
- všetky farby panelov okrem základnej ponuky
- nástrek brány do RAL
- presklený ALU panel
I. ST- štandardné kovanie
- vhodné pre otvory s min. výškou nadpražia 420 mm
- maximálny rozmer stavebného otvoru š. 8500 x v. 7000 mm
II. LHI 200/300 – znížené kovanie
- vhodné pre otvory s min. výškou nadpražia 200/300 mm
- maximálny rozmer stavebného otvoru š.6000 x 5000 mm
- maximálna plocha brány 30 m2
III. HL – kovanie so zvýšeným zdvihom
- maximálny rozmer stavebného otvoru š. 8500 x v. 6000 mm
IV. VL – kovanie s kolmým zdvihom
- maximálny rozmer stavebného otvoru š. 8500 x v. 5500 mm
V. ST-P – kovanie so šikmým zdvihom
- vhodné pre otvory s min. výškou nadpražia 420 mm
- maximálny rozmer stavebného otvoru š. 8500 x v. 6000 mm
VI. HL-P – kovanie so šikmým zvýšeným zdvihom
- maximálny rozmer stavebného otvoru š. 8500 x v. 6000 mm
VII. LL-HL – kovanie so zvýšeným zdvihom
- vhodné pre otvory s min. výškou nadpražia 2000 mm
- maximálny rozmer stavebného otvoru š. 6500 x v. 6000 mm
VIII. LL-VL – kovanie s kolmým zvýšeným zdvihom
- maximálny rozmer stavebného otvoru š. 6500 x v. 5600 mm
IV. DD-HL – kovanie so zvýšeným zdvihom
- maximálny rozmer stavebného otvoru š. 3200 x v. 3200 mm
X. DD-VL – kovanie s kolmým zvýšeným zdvihom
- maximálny rozmer stavebného otvoru š. 3200 x v. 3200 mm
Pohony priemyselných brán sú dimenzované na veľkú záťaž v intenzívnej prevádzke. Používame kvalitné pohony najvyššej triedy zn. SOMMER vyrobené v Nemecku, patriace medzi najinteligentnejšie pohony na trhu. Výber typu záleží na veľkosti brány a na požiadavke na doplnkové príslušenstvo.
Najčastejšie využívané doplnky ovládania priemyselných brán sú diaľkové ovládače, impulzné vypínač, stropné ťahové vypínače, optické závory, fotobunky, majáky a pod. V prípade záujmu o konkrétny typ príslušenstva sa informujte u našich predajcov.
